登录 注册 找回密码?
当前位置: 电池联盟网 > 数说 > 技术 >

硫基电解液能够提升NCM/石墨电池的循环性能

时间:2020-04-20 21:00来源:新能源Leader 作者:综合报道
点击: 次
      随着新能源汽车续航里程的不断增加，能量密度更高的三元材料逐渐取代了磷酸铁锂材料，在为电动汽车带来更好的续航里程的同时，三元材料在循环过程中也存在过渡金属元素溶解、应力累积和颗粒表面晶体结构相变等问题，导致三元体系的锂离子电池在循环寿命上相比于磷酸铁锂体系电池有着不少的差距。

      电解液是改善三元体系锂离子电池循环性能的有效方法，法国巴黎第九大学的Benjamin Flamme（第一作者）和Jolanta wiatowska（通讯作者）、Alexandre Chagnes（通讯作者）等人开发了一种基于3-甲氧基四氢噻吩1，1-二氧化物（MESL）溶剂和LiTFSI锂盐的电解液体系，该电解液体系使得NCM111/石墨电池在4.5V截止电压下仍然能够保持良好的循环稳定性。

       作者之前的研究表明硫基溶剂具有良好的热稳定性和抗氧化性能，但是它们通常粘度较高，导致电解液的电导率较低。为了降低硫基电解液的粘度，作者合成了MESL溶剂。电解液的配制时通过将LiTFSI溶剂到MESL溶剂当中，获得1mol/L的溶液，并向其中加入FEC。
ç¡«åŸoç”μè§￡æ¶2能够提升NCM/çŸ3å￠¨ç”μæ± çš„å¾açŽˉ性能

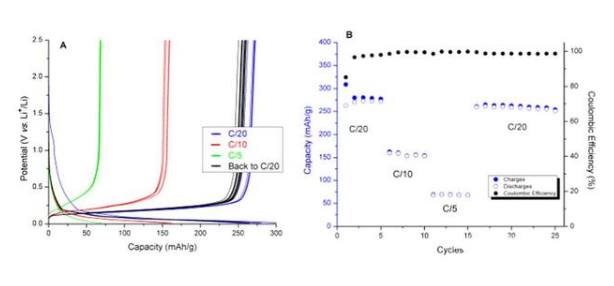

       在电解液中添加FEC的主要目的是提升负极的库伦效率和循环性能，向MESL+LiTFSI电解液中添加1%（体积分数）的MESL后，石墨负极的循环性能和库伦效率。除了首次充放电因为电解液的分解导致库伦效率有所降低外，在随后的循环中电池的库伦效率都接近100%，表明电解液在负极表面形成的SEI膜很好的抑制了电解液的持续分解。但是石墨负极的容量仅为90mAh/g左右，远远低于石墨材料在碳酸酯类电解液中300mAh/g以上的容量。

       负极形成的SEI膜质量较差，导致阻抗较高；硫基溶剂粘度过高，因此难以渗入到石墨负极的孔隙之中，因此导致活性物质发挥不充分。

       当FEC的添加量为1%时，NCM材料的首次充放电容量为80mAh/g，每次循环平均损失3%的容量，前五次循环的库伦效率仅为85%-90%，5-25次循环的库伦效率也仅为95%左右。而当我们将FEC的添加量提高到5%后，电池的库伦效率大幅提升，并且平均每次循环的容量损失仅为0.7%。

       在40℃循环时NCM电池的库伦效率逐渐降低，这主要是因为电解液在正极表面的氧化导致的，而当温度降低到常温后，电解液在正极材料表面的氧化作用显著降低，因此电池的库伦效率始终维持在较高的水平，但是NCM材料在硫基电解液中的容量发挥过低，且循环过程中衰降速度过快，以至于无法满足实际应用的需求。解决这一问题可以通过在电解液中添加一定量的共溶剂，降低电解液的粘度，同时保持电解液良好的抗氧化特性，其中酯类溶剂就是一种比较好的选择。

       XPS分析发现，在不添加FEC的电解液中循环后，NCM材料的Ni 2p、Mn 2p和Co 2p特征峰的强度出现了轻微的降低，而在添加FEC的电解液中循环后，NCM颗粒表面的过渡金属元素特征峰的强度出现了显著的降低，这些特征峰强度的变化主要反应了NCM电极材料表面的SEI膜的厚度变化，这一结果表明在不添加FEC的电解液中循环后NCN材料的表面并没有出现显著的变化。
ç¡«åŸoç”μè§￡æ¶2能够提升NCM/çŸ3å￠¨ç”μæ± çš„å¾açŽˉ性能
       在不添加FEC的电解液中循环后，NCM材料表面的C 1s和F 1s的特征峰并没有出现显著的变化，在S 2p上，循环后的NCM电极强度出现了明显的增加。

       在室温下，添加FEC的电解液中循环后的NCM正极表面则有较为显著的变化，其中炭黑和PVDF对应的一些特征峰的强度出现了明显的降低，这表明材料表面形成了较厚的SEI膜，这一点我们也可以从C 1s的特征峰强度变化能够看到。而S 2p的特征峰在这里出现了明显的变化，不仅强度出现了明显的升高，还出现了一些新的特征峰。在40℃下循环后，NCM正极材料表面的SEI膜的厚度出现了明显的降低。

       MESL具有良好的抗氧化性能，是一种具有潜力的高电压电解液材料的选择，但是在40℃下，仍然会在NCM电极表面发生较为严重的分解，从而导致NCM循环性能下降，因此需要配合其他溶剂使用。同时由于其不能在正、负极表面形成稳定的SEI膜，同时其粘度较高，因此不能作为单一溶剂使用，需要配合一些其他低粘度的共溶剂使用。

(责任编辑：子蕊)
文章标签： 硫基电解液 NCM石墨电池 石墨电池
作者：综合报道 ，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2020042032977.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢

  • 液晶电解质在锂离子电池中的应用进展

    发展高性能新型电解质是解决传统锂离子电池安全性和能量密度不足等问题的重要途径。
    2020-10-29 09:25
    		•

  • 电池电解液对金属锂负极的影响

    金属锂负极的理论比容量为3860mAh/g，电位仅为-3.04V（vs标准氢电极），是一种理想的锂离子电池负极材料，搭配高容量的正极材料，可以轻松实现400Wh/kg以上的能量密度。
    2020-10-18 16:12
    		•

  • 循环老化对于锂离子电池中锂和电解液分布的影响

    锂离子电池在循环的过程中持续的界面副反应，会引起电解液消耗和活性Li的损失。
    2020-10-05 17:23
    		•

  • 磷酸铁锂动力电池电解液改善及过程参数优化

    锂电联盟会长 现在锂离子电池技术还有待进一步发展方能满足电动车更高的应用需求，下一代锂离子电池必须具备大容量、高比能量、长寿命、高安全性等特点，这就要求锂离子电池要向高能量密度方向发展。 为了寻找高能量密度材料，主要是通过提高材料的压实密度
    2020-06-02 15:08
    		•

  • 高性能锂金属电池电解液设计

    金属锂理论比容量可达3860mAh/g，电势仅为-3.04V（vs 标准氢电极），并具有非常优异的导电性，是一种理想的高比能锂离子电池负极材料。
    2020-04-09 09:25
    		•

  • 电池容量为何衰减？原来是电解液分解在作祟！

    2019年政府相关部门陆续出台了多个产业政策，推动新能源汽车产业高质量发展，盖世汽车从中选取了十大重要政策，以飨读者。
    2019-12-23 08:43
    		•

  • 不同极片的电解液浸润速率

    电池极片的电解液浸润对性能影响很大，电解液浸润效果不好时，离子传输路径变远，阻碍了锂离子在正负极之间的穿梭，未接触电解液的极片无法参与电池电化学反应，同时电池界面电阻增大，影响锂电池的倍率性能、放电容量和使用寿命。
    2019-08-07 11:35
    		•

  • 从正负极材料和电解液解析锂电池低温性能改善

    作为新能源汽车的动力源，锂离子电池在实际应用中仍存在较多问题，如低温条件下能量密度明显降低，循环寿命也相应受到影响，这也严重限制锂离子电池的规模使用。
    2019-07-12 10:51
    		•

  • 低成本高浸润性电解液发展总结与展望

    高浓度电解液存在着高成本、低浸润性等本证问题，制约了高浓度电解液的大规模应用。
    2019-03-28 13:50
    		•
专题
更多

中国电池工程师年会(2021CSBE)

电池制造工程师培训暨 国家电池行业职业等级评价（高级）班

相关新闻

  • 液晶电解质在锂离子电池中的应用进展

    发展高性能新型电解质是解决传统锂离子电池安全性和能量密度不足等问题的重要途径。
    2020-10-29 09:25

  • 电池电解液对金属锂负极的影响

    金属锂负极的理论比容量为3860mAh/g，电位仅为-3.04V（vs标准氢电极），是一种理想的锂离子电池负极材料，搭配高容量的正极材料，可以轻松实现400Wh/kg以上的能量密度。
    2020-10-18 16:12

  • 循环老化对于锂离子电池中锂和电解液分布的影响

    锂离子电池在循环的过程中持续的界面副反应，会引起电解液消耗和活性Li的损失。
    2020-10-05 17:23

  • 磷酸铁锂动力电池电解液改善及过程参数优化

    锂电联盟会长 现在锂离子电池技术还有待进一步发展方能满足电动车更高的应用需求，下一代锂离子电池必须具备大容量、高比能量、长寿命、高安全性等特点，这就要求锂离子电池要向高能量密度方向发展。 为了寻找高能量密度材料，主要是通过提高材料的压实密度
    2020-06-02 15:08

  • 高性能锂金属电池电解液设计

    金属锂理论比容量可达3860mAh/g，电势仅为-3.04V（vs 标准氢电极），并具有非常优异的导电性，是一种理想的高比能锂离子电池负极材料。
    2020-04-09 09:25

  • 电池容量为何衰减？原来是电解液分解在作祟！

    2019年政府相关部门陆续出台了多个产业政策，推动新能源汽车产业高质量发展，盖世汽车从中选取了十大重要政策，以飨读者。
    2019-12-23 08:43

  • 不同极片的电解液浸润速率

    电池极片的电解液浸润对性能影响很大，电解液浸润效果不好时，离子传输路径变远，阻碍了锂离子在正负极之间的穿梭，未接触电解液的极片无法参与电池电化学反应，同时电池界面电阻增大，影响锂电池的倍率性能、放电容量和使用寿命。
    2019-08-07 11:35

  • 从正负极材料和电解液解析锂电池低温性能改善

    作为新能源汽车的动力源，锂离子电池在实际应用中仍存在较多问题，如低温条件下能量密度明显降低，循环寿命也相应受到影响，这也严重限制锂离子电池的规模使用。
    2019-07-12 10:51
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736
在线投稿
©2017 版权所有 电池联盟
华杰永泰科技（北京）有限公司 承办 Power by DedeCms
价值成就行业品牌！竭诚为您提供最新最热的资讯
京ICP备09081210号
企业微信号
微信公众号
