特斯拉超高性能电动汽车是如何“炼成”的

时间:2017-07-12 15:26来源:OFweek 作者:综合报道
点击:

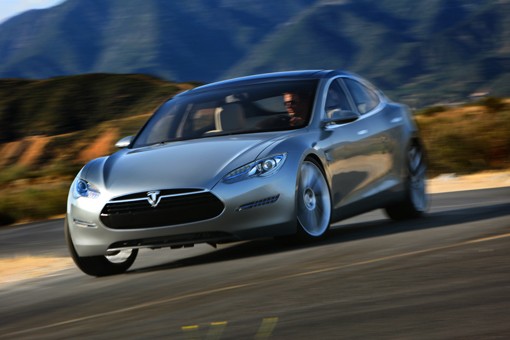

  市面上的电动汽车 越来越多,电动汽车没有尾气污染、噪音低、性能高,预计2025年就能把汽油和柴油汽车挤出市场。 特斯拉 ModelS型电动汽车如今是世界上加速度最快的量产汽车。

  为了让大家明白电动汽车是如何获得超高的性能,本视频将分别分析电动汽车中的感应电动机,逆变器, 锂离子电池 ,以及整个汽车是如何协同工作的。

  感应电动机

  特斯拉汽车由感应电动机驱动,感应电动机是尼古拉˙特斯拉在一个世纪前发明的,特斯拉汽车的名字也是为了纪念尼古拉˙特斯拉而取的。

  感应电动机有两个主要的部件,定子和转子。转子由横着的多根导电杆,两端的导电圆盘,以及夹在导电圆盘之间的多个硅钢片组成。定子连接到三相交流电上,线圈中的三相交流电产生旋转的磁场,从而在电机中产生具有4个磁极的磁场,旋转的磁场在转子的导电杆中产生感应电流。因为导电杆中有电流,所以导电杆在磁场中转动。

  在感应电动机中,转子的转速始终小于磁场的旋转速度,感应电动机中没有电刷,也没有永磁体,但动力强劲。感应电动机的优点是:感应电动机的转速取决于交流电的频率,所以,只要控制交流电的频率,就可以控制电机的转速,从而控制汽车驱动轮的转速。控制了驱动轮的转速,就控制了电动汽车的车速,这种控制方式简单可靠。

  电机具有变频驱动模块,用以控制电机的转速,电机的转速范围为0到18000转/分钟,这个转速指标大大优于采用汽油或柴油发动机的汽车。对于汽油和柴油发动机来说,扭矩符合要求时,转速不一定符合要求,因此,发动机不能直接连接到驱动轮上,发动机必须与变速器配合,才能使驱动轮达到所需要的转速。

  而感应电动机在输出所需的扭矩的同时,还能输出所需的转速,能在转速范围内一直保持较高的效率,所以,电动汽车就不需要变速器。

  另外,发动机无法直接产生旋转运动,而是将活塞的上下直线运动转换成旋转运动,而将直线运动转换为旋转运动时,会出现机械平衡方面的问题。

  发动机还有两个问题,一个问题是,发动机不能像感应电动机那样自己启动,而是需要启动电机进行启动,另一个问题是,发动机无法均匀地输出动力。为了解决这两个问题,发动机要配备发电机给蓄电池充电,而蓄电池可以为启动电机提供电力,发动机还要配备飞轮,从而尽量均匀地输出动力。

  而感应电动机不仅可以直接产生旋转运动,而且可以均匀地输出动力,所以感应电动机可以省去发动机上的很多部件。因此,感应电动机重量比发动机轻,响应速度比发动机快,动力比发动机强,使得电动汽车具有超强的性能。

  逆变器

  感应电动机的动力从哪儿来呢?来自电池组。

  但感应电动机需要的是交流电,所以,需要逆变器把电池组输出直流电,变成感应电动机所需要的交流电。逆变器同时控制其所输出的交流电的频率,从而控制电机的转速。另外,逆变器甚至能控制交流电的电压,从而控制电机的动力。

  因此,逆变器就像电动汽车的CEO,执行着对电动汽车的控制。

  锂离子电池

  我们现在研究一下电池组。你可能会惊奇地发现,电池组是由许多节日常生活中使用18650充电电池组成,“18”表示电池直径为18毫米,“65”表示电池长度为65毫米,“0”表示电池是圆柱形。这些电池通过串联和并联,为 电动车 提供动力。电池之间有扁平的金属管,内装冷却液,用于给电池进行冷却。

  特斯拉 的一个创新之举是采用大量的小电池,而不是几个大的电池块,从而确保能对电池进行有效冷却,使得发热点尽量地小,温度分布均匀,从而延长电池组的使用寿命。

  多节电池构成这种可拆卸的电池模块,整个电池组共有16个这样的可拆卸电池模块,共包含大约7000节电池,位于车头的散热器用于对电池组中的冷却液进行冷却。

  另外,因为电池组安装在车身较低的位置,从而降低了汽车的重心,汽车重心降低则大大提高了汽车行驶时的稳定性。电池组分布于汽车的整个底部,电池组坚固的结构有助于汽车抵抗侧面的撞击。

  动力传动系统

  现在我们继续研究特斯拉的动力传动系统。

  电机产生的动力通过齿轮箱传输到驱动轴,因为电机本身的有效转速范围比较宽,所以,特斯拉使用的是简单的单速变速器。电机输出的速度通过齿轮,进行了2次降速。

  电动汽车 的倒车也含简单,只需要改变电源相位的顺序就可以了。电动汽车采用变速器的唯一目的,就是通过牺牲转速来获得更大的扭矩。

  齿轮箱中的另一个重要的部件是差速器,动力通过齿轮输送到差速器。这是一个简单的开放式的差速器,但开放式的差速器在牵引控制方面有缺陷。

  这么先进的电动汽车为什么要使用开放式差速器,而不使用限滑差速器?原因是开放式差速器更结实,能够传输更大的扭矩。

  有2个方法可以消除开放式差速器的缺陷,一是选择性制动,另一个是切断电源供应。对于汽油和柴油发动机,通过切断油路来切断动力见效慢,而对于感应电动机,切断电源的效果立竿见影,从而可以有效地进行牵引控制。

  特斯拉可以利用最先进的算法,结合传感器、控制器进行牵引控制,简而言之,特斯拉汽车利用智能软件取代了复杂的机械硬件系统。

  你是否知道,即使只使用油门踏板,也能高效地控制行驶中的电动汽车,这归功于特斯拉强大的动力回收系统。也就是说,制动时,汽车巨大的动能被转换为电能,而不是被转换为刹车片上的热能被浪费掉。

  行驶时,“油门”踏板一旦被松开,电动汽车便启动动力回收系统,在动力回收系统工作时,感应电动机变成了发电机。此时,车轮驱动感应电动机的转子,在转子的转速小于磁场的旋转速度时,感应电动机作为电机输出动力,当转子的转速大于磁场的旋转速度时,感应电动机就变成了发电机。

  此时逆变器起到关键的作用,逆变器降低输入到电机的电流的频率,从而降低磁场的旋转速度,使得转子的转速高于磁场的旋转速度。从而使电动机变成了发电机,产生的电流是交流电,转换为直流电后,就可以存储到电池组中,发电的同时,转子受到反向的电磁力,从而给驱动轮施加了阻力,从而降低了驱动轮的转速和车速。

  这样,行驶中,仅仅通过油门踏板就可以精确地控制车速,而刹车踏板用于将汽车完全停下来。

  由于动力回收系统和刹车踏板的共同作用,使得电动汽车比汽油和柴油汽车更安全,电动汽车的保养和使用比汽油和柴油汽车便宜很多,随着技术的不断进步,电动汽车现有的缺点会逐渐被克服,未来将是电动汽车的天下。
