登录 注册 找回密码?
当前位置: 绿色智汇能源技术研究院 > 数说 > 技术 >

缪灵团队：抑制钒基水系锌离子电池正极材料溶解的原位CEI包覆策略

时间:2021-05-05 15:45来源:能源学人 作者:Energist
点击: 次

【研究背景】

       电化学储能技术迫切需要高性能，安全性和低成本，以满足智能电子产品和电动汽车不断增长的需求。由于水系电解质的安全性和较高离子电导率，水系电池，作为目前广泛使用的锂离子电池的替代品，已经引起了越来越多的关注。其中，低成本、高地壳丰度的水系锌离子电池（AZIBs）具有较高理论容量，有望满足上述要求。

       目前，开发具有高比容量和长期可循环性的合适正极是促进水系AZIBs发展的一个的有效途径。其中，钒基正极材料由于其层状结构和相对较高比容量已显示出可用于AZIBs的潜力。但是，大量的钒基材料在高电流密度下显示出优异的循环能力，而在低倍率下循环稳定性较差。其中一个主要原因应是钒溶解在水系电解液中导致的正极材料损失，且这是自发的反应，因为强极性的水分子会腐蚀钒基正极的晶体结构。这个问题不仅会导致容量衰减，而且会对电池的循环性产生负面影响，因为在电化学过程中，溶解的金属离子会沉积在电极上造成钝化。

       钒溶解问题已经引起了研究人员的较大关注，但是目前针对此类问题的文献不多。正极溶解问题亟待解决，不仅可提高电池循环寿命，且可延长电池存储时间，对其他离子电池体系中的电极稳定性问题也具有一定参考价值。

【工作介绍】

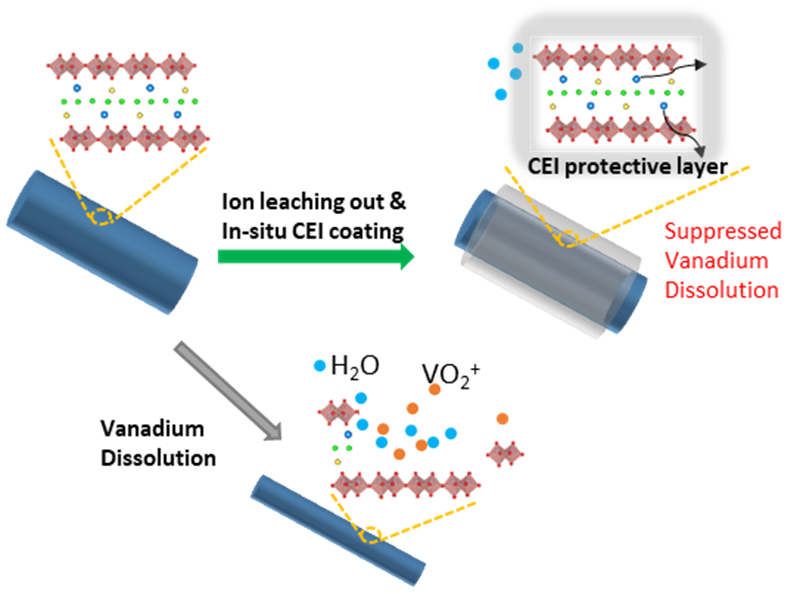

       近日，华中科技大学缪灵团队提出了一种原位正极/电解液中间相（CEI）包覆策略，从动力学上抑制正极钒溶解，提高电池存储时间，延长电池循环使用寿命，设计思路如图一所示。据报道，在电化学过程中，预嵌入的金属离子会从氧化钒层中析出，从而导致结构坍缩和容量下降。受此现象的启发，如图一所示，当析出的金属离子从钒基正极中脱出时即在表面沉淀，就可以在表面上原位形成CEI包覆层。此处，将锶离子作为牺牲客体引入钒氧化物层中，并且在电化学过程中，含锶化合物CEI包覆层会在Sr2+离子从钒氧化物层中浸出后原位沉淀。这种CEI包覆层就可以阻止钒基正极与水系电极液中强极性水分子的直接接触，从而抑制正极溶解。


图一：原位表面CEI包覆设计思路

       作者通过TEM、HRTEM、线扫和EDS元素扫描图来验证上述策略，如图二所示。如图二b所示，图二a中红色框区域的HAADF图像显示出纳米周围具有明显的强度差。如图二b所示，较暗区域的厚度大约为10nm左右。此外，根据如图二c，d所示的线扫描结果和EDS元素扫描图像，观察到包含Sr和C的包覆层。带状区域中Sr元素较包覆层更少，并且在充电后正极区域中出现了Zn元素，这表明在电化学过程中Sr2+会析出、Zn2+嵌入，和设计思路吻合。同时，这些结果表明包覆层已成功沉积在纳米带正极的表面上。
图二：不同循环圈数后正极的TEM、HRTEM、线扫和EDS图

       进一步通过开路电压静置实验验证CEI包覆层对延长电池存储时间和提高循环稳定性的正面效果。如图三所示，在经过多次开路电压静置3天（OCV-3）实验后，CEI转换后的正极展示出最高的比容量保留率，高于其他几个样品。第一次开路电压静置前后的充放电曲线则表明CEI包覆不仅抑制了正极钒溶解还抑制了电池静置过程中的自放电。得益于此，CEI转换后的电池展现出最好的循环稳定性，在循环5000圈后仍保留84.6%的比容量。
图三：开路电压静置实验和长时间循环稳定性

       Lishang Zhang, Bao Zhang, Jisong Hu, Jia Liu, Ling Miao*, Jianjun Jiang, An In Situ Artificial Cathode Electrolyte Interphase Strategy for Suppressing Cathode Dissolution in Aqueous Zinc Ion Batteries. Small Methods 2021, DOI:10.1002/smtd.202100094

       作者简介：
       通讯作者：缪灵副教授，博士生导师，08年武汉大学毕业后加入华中科技大学光学与电子信息学院，研究方向为纳米储能材料计算设计，智能微波吸波结构设计、智能算法应用。在包括Energy Environ. Sci., Nano Lett, Advanced Energy Materials, Advanced Functional Materials, Nano Energy等能源、纳米领域顶级期刊发表了相关工作。

      第一作者：张力上，华中科技大学光学与电子信息学院博士研究生，研究方向为水系锌离子电池，目前主要关注钒基材料在水系电解液中的溶解抑制问题。

(责任编辑：子蕊)
文章标签： 正极材料 钒基水系锌离子电池 原位CEI包覆策略
作者：Energist ，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2021050536061.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢

  • 黄学杰团队：锂离子电池补锂技术

    本文总结了补锂技术的发展状况和本课题组在补锂技术方面的一些工作，并展望了补锂技术在锂离子电池中的应用前景。
    2021-05-07 11:35
    		•

  • 锂离子电池热失控抑制的控制研究

    为了进一步探究锂离子电池热失控的反应机理，在本文中作者利用多种副反应建立热模型，进一步研究温度对热失控的抑制作用。结果表明：当加热到473.15 K时，负极材料反应产生的热量触发热失控较低的散热温度(273.15 K)不能有效抑制热失控的发生。
    2021-03-13 17:32
    		•
专题
更多

2019燃料电池汽车产业技术峰会

【报告嘉宾公布】千人储能盛会！120+专家报告！院士报告+6大分论

相关新闻

  • 黄学杰团队：锂离子电池补锂技术

    本文总结了补锂技术的发展状况和本课题组在补锂技术方面的一些工作，并展望了补锂技术在锂离子电池中的应用前景。
    2021-05-07 11:35

  • 锂离子电池热失控抑制的控制研究

    为了进一步探究锂离子电池热失控的反应机理，在本文中作者利用多种副反应建立热模型，进一步研究温度对热失控的抑制作用。结果表明：当加热到473.15 K时，负极材料反应产生的热量触发热失控较低的散热温度(273.15 K)不能有效抑制热失控的发生。
    2021-03-13 17:32
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-56284224
在线投稿
©2017 版权所有 绿色智汇能源技术研究院
华杰永泰科技（北京）有限公司 承办 Power by DedeCms
价值成就行业品牌！竭诚为您提供最新最热的资讯
京ICP备2024061100号
微信公众号
