登录 注册 找回密码?
当前位置: 电池联盟网 > 数说 > 技术 >

三元523 811理论比能量一样？锂电专家带你刨析原因

时间:2019-02-25 11:22来源:鑫椤资讯 作者:综合报道
点击: 次
       随着国内市场对高比能量电芯的需求越来越迫切，各大电芯厂和材料厂商势必要加快推进高镍材料产业化。对于从业人员而言，正确认识和深刻理解高镍三元电池的机理与应用是做出具有竞争力产品的第一步！

      三元523 811理论比能量一样？

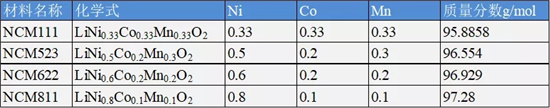

       不同比例的三元正极材料的理论容量跟镍含量有什么关系？理论三元材料的容量计算，如下为各三元材料的质量分数计算：
      三元523的理论克容量计算

      三元523（LiNi0.5Co0.2Mn0.3O2）理论克容量计算

       三元523相对质量分数为96.5545g/mol

       1g的三元523物质的量：

       1g÷96.5545g/mol=0.01035685mol

       1g的三元523提供的电荷量：

       0.01035685mol×96485.3383C/mol=999.284176C

       换算单位：999.284176C÷3.6C=277.58mAh

       那么理论克容量约为280mAh/g

      三元811（LiNi0.8Co0.1Mn0.1O2）理论克容量计算

       NiCoMn的相对质量分数差不多，所以理论上523和811的理论克容量也相差无几。

      理论与实际克容量

       那么问题来了，为什么三元材料理论克容量一样的情况下，811比523具有更高的克容量呢？
       原来容量和镍、钴的总含量相关，更确切的说，由于钴的含量一般是变化比较少的通常是0.2或0.3，那么最直接相关的就是镍的含量，由于镍在三元材料里面的价态呈现+2和+3两种价态，当有锂离子脱出的时候过渡金属镍发生变价来达到荷电平衡。正是由于Ni的这种多价态表现，它可以从+2变到+3，再由+3变到+4价，所以，镍含量越高，能够脱出的锂离子也就越多。

       如果从能级分布来说的话，就是镍含量高的时候，过渡金属外层3D电子的能级和氧元素的2P轨道重叠度较大，所以能够脱出更多的锂离子，从而容量更高！
       三元材料的容量会随着截止电压的升高而升高，比如如果你的电压范围在3.0-4.2V范围内的话，那么三元材料内的锂离子脱出数量大概为0.45-0.55mol左右，如果你提高放电电压至4.5V的话，那么脱出的锂离子量可能会达到0.60mol，而材料的容量与锂离子的潜入脱出数量是有很大关联的。因此正极脱出的锂离子越多，那么正极材料的克容量发挥就越大，单位质量材料放出的容量就越多，电池的容量也就越大。

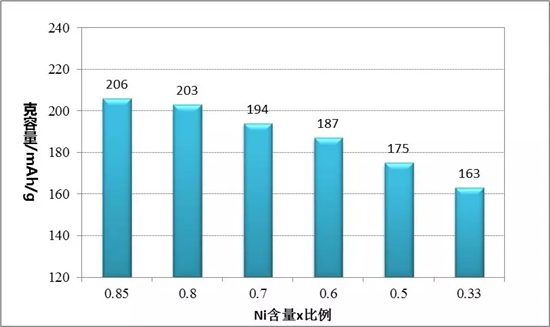

       sun等小组人员用半电池（Li作为负极），在3~4.3V，25℃ 20mA/g（0.1C）条件下不同Ni，Co，Mn含量Li[NixCoyMnz]O2（x=1/3、0.5、0.6、0.7、0.8和0.85）的比容量。研究结果表明随着Ni含量的增加，比容量增加，测试结果如下图

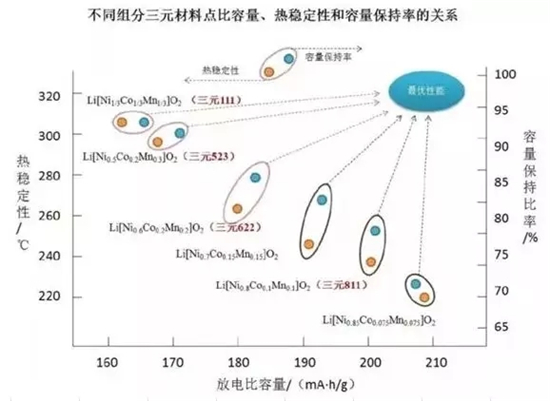

       随着国内市场对高比能量电芯的需求越来越迫切，各大电芯厂和材料厂商势必要加快推进高镍材料产业化。对于从业人员而言，正确认识和深刻理解高镍三元的机理与应用是做出具有竞争力产品的第一步！

(责任编辑：子蕊)
文章标签： 电池材料 三元电池 镍
作者：综合报道 ，如若转载，请注明出处：http://www.cbcu.com.cn/shushuo/jishu/2019022528486.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
专题
更多

中国电池工程师年会(2021CSBE)

电池制造工程师培训暨 国家电池行业职业等级评价（高级）班

相关新闻

  • 三元锂电池挤压损伤试验研究

    本文以某型号锂离子动力电池为研究对象，对电芯不同方向进行挤压试验研究，通过采集挤压力、温度、电压数据分析找出电芯抗挤压弱的方向，然后进一步通过不同加载工况形式来分析确定电芯的挤压损伤容限，其次对模组不同方向抗挤压能力进行了分析。
    2021-06-01 11:37

  • 如何看待Pack内铁锂和三元混用

    最近有两篇文章，分别从两个角度来看三元和铁锂的混用。
    2021-06-01 09:25

  • 宁德时代：NCM811锂离子电池高温存储性能衰退机理

    我们一起学习一下宁德时代在高温存储性能衰退方面的研究。
    2021-05-27 11:42

  • 高镍三元材料热失控机理的研究

    清华大学欧阳明高院士团队和美国阿贡国家实验室的Dr. Khalil Amine团队共同合作，阐明NCM811电池的热失控机理，揭示正极的氧释放对热失控的触发作用。
    2021-04-12 11:26

  • 三元软包动力锂电池热安全性

    本文以23 A·h软包NCM523动力锂离子电池为研究对象，试验研究25% SOC、75% SOC电池热失控过程中热特征参数变化、温度场的分布及热失控的演变过程中电池各样貌下的温度。
    2021-03-18 10:37

  • 高镍三元材料前驱体的制备技术与研究方法总结

    三元材料的性能很大程度上取决于前驱体的性能，前驱体对三元正极材料有哪些方面的影响呢？
    2021-03-16 10:52

  • 从电极制备过程开始分析-NMC811缺陷和裂痕的的源头

    近日，伦敦大学学院的Paul R. Shearing教授在Advanced Energy Materials期刊上发表了题为“Identifying the Origins of Microstructural Defects Such as Cracking within Ni-Rich NMC811 Cathode Particles for Lithium-Ion Batteries”的文章。
    2020-12-03 11:16

  • 高镍三元正极改性工艺和作用总结

    经过前道工序等一系列步骤制备出的高镍三元正极还有残余锂较多、压实密度低、循环性能差等亟待解决的问题，因而需要通过水洗、表面包覆，改进形貌等方式对高镍三元正极进行改性。
    2020-10-26 12:23
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-53100736
在线投稿
©2017 版权所有 电池联盟
华杰永泰科技（北京）有限公司 承办 Power by DedeCms
价值成就行业品牌！竭诚为您提供最新最热的资讯
京ICP备09081210号
企业微信号
微信公众号
