致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下世平推出基于ADI、ON Semi、TI的
电动汽车电池管理系统方案。
电动车未来将以
锂电池为主要动力驱动来源,主因在于
锂电池有高能量密度优势,但
锂电池也具有大量生产时质量不易掌握等劣势。因此BMS(Battery Management System)
电池管理对于电动车而已则尤为重要。
BMS(Battery Management System)电池管理系统主要分为两部分,第一部分是前端模拟测量保护电路(AFE),包括电池电压转换与量测电路、电池平衡驱动电路、开关驱动电路、电流量测、通讯电路;第二部分是后端数据处理模块,就是依据电压、电流、温度等前端计算,并将必要的信息通过通信接口回传给系统做出控制。
因此,透过BMS能准确量测电池组使用状况,保护电池不至于过度充放电,平衡电池组中每一颗电池的电量,以及分析计算电池组的电量并转换为驾驶可理解的续航力信息,确保动力电池可安全运作。电池管理系统广泛应用于电动工具,电动自行车,电动汽车,储能电站,UPS等产品的电池中,预测2013年至2015年全球BMS市场产值成长幅度将大幅跃升至25%~35%针对这一市场趋势,大联大控股世平推出ADI、ON Semi、TI电池管理系统方案。

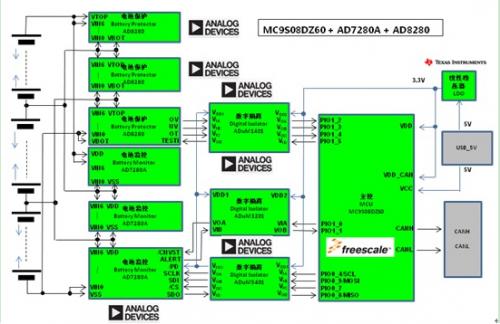

一、ADI全隔离式锂离子电池方案特点
锂离子电池组包含大量的电池单元,必须正确监控才能提高电池效率,延长电池寿命确保安全性。方案中的6通道AD7280A器件充当主监控器,向系统演示平台评估板提供精确的电压测量数据,而6通道AD8280器件充当副监控器和保护系统。
AD8280是一款用于
锂离子电池组的纯硬联机安全监控器,配合AD7280A使用时,可提供具有可调阈值检测和共享或单独报警输出的低成本、冗余、备用电池监控器。它具有自测功能,因此适合混合动力电动汽车等高可靠性应用或者不间断电源等高压工业应用。AD7280A和AD8280均从监控的电池单元获得电源。
ADuM5404集成一个DC-DC转换器,用于向ADuM1201和ADuM1401隔离器的高压端供电,以及向AD7280ASPI接口提供VDRIVE电源。这些4信道、磁性隔离电路是安全、可靠、易用的光耦合器替代解决方案。
二、ON Semi电池监护方案
三、TI推出电池主动式均衡负载技术方案特点
TI推荐电动车所采用的主动均衡方式:每个电池芯藉由矩阵开关控制变压器与充电线路的组合,形成一个有调整功能的电压/电流「蓄水池」的功能,当电池芯由于多次充放电后产生不一致性而导致整组电池充放电容量下降,可藉由后端连接蓄水池的线路做调整,充电时不会因为监控到某个电池芯内压过高而停止充电,放电时也可以完全的100%的释放能源,进而延长电动车的行驶距离。
TI在隔离式DC-DC主动均衡技术的能源转换效率高达87%。像EM1410芯片组由5颗核心芯片加上5颗电源供应芯片所组成,其中最主要的EMB1432为十四信道AFE芯片、EMB1428为七信道闸控制器芯片,与EMB1499为七信道电压控制芯片等,来建构十四通道双向主动式电池芯均衡功能,串联14颗电池芯与最高60V工作电压,提供5V双向均衡电压与最大750V堆栈输出电压能力,并满足AECQ-100车用电子验证标准。
