孚能科技330Wh/kg高能量密度电池技术解析
时间:2021-04-07 10:28
来源:锂想生活
作者:堃博士
点击:
次
2021年4月1日,孚能科技(赣州)股份有限公司发布公告指出公司研发出可达到330Wh/kg高能量密度电池。本文根据自己的电池设计经验和公开资料对330Wh/kg高能量密度电池技术进行解析。
孚能科技总部在美国能源部的资助下,从2017年开始开展一项电动汽车用的高能量密度电池项目。项目重点在于解决实现高容量、长循环寿命和更安全锂离子电池的关键科学与技术问题,总体的技术目标为:
▪ 第4年:第2代电池(330Wh/kg)(原定目标400Wh/kg,降低至330)
为了实现以上目标,首先需要选择与优化正负极材料,在不同正极材料容量(180-240mAh/g)条件下,负极材料容量与电池能量密度的关系曲线如图1所示。为了实现330Wh/kg的目标,采用稳定高镍阴极,容量为200-240 mAh/g;采用硅复合材料作负极,容量为400-600 mAh/g;电解液配方采用氟化溶剂、开发稳定添加剂和锂盐;优化高密度的复合活性材料配方;选择低副反应的导电添加剂、先进的粘合剂配方;采用先进的隔膜:陶瓷涂层、高电压稳定性。

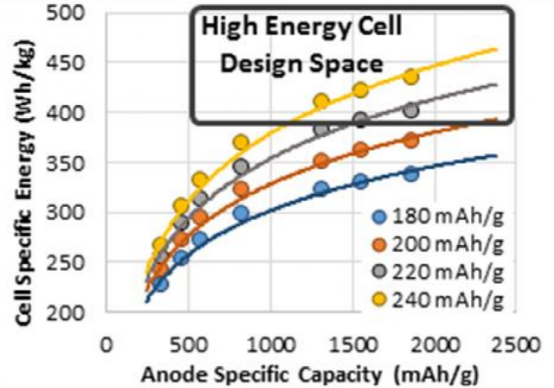

图1 在不同正极材料容量(180-240mAh/g)条件下,负极材料容量与电池能量密度的关系曲线
高能量密度电池基本设计参数如表1所示,基准电池为230 x 160 x 6mm的软包电池,容量为28.5Ah。第一代电池能量密度达到300Wh/kg,采用基准电池一样的尺寸,容量约40Ah。第二代电池容量87Ah,尺寸为294.4 × 100.4 × 14,能量密度达到330Wh/kg。
首先,他们采用单片软包电池对大量的正极、负极材料,导电添加剂,粘结剂和电解液等进行了选择与评价。
电池的能量密度目标是> 330 Wh/kg,评价了6种正极材料,主要是高镍材料,如高压NCM,含有富锂锰基的NCM和高镍NCA等,容量目标>200 mAh/g,正极材料的容量和首效如下图所示。

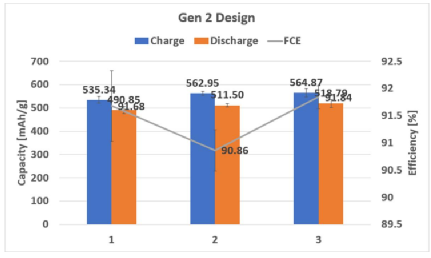

为了实现电池的能量密度目标> 330 Wh/kg,采用硅基负极,比如Si合金,SiO,Si纳米线和Si纳米颗粒,首效需要>90%。3种负极材料的容量和首效如下图所示。
使用相同的高镍正极材料,匹配3种不同的硅基负极,制作500mAh的单片软包电池。不同硅基负极电池的循环寿命如下图所示,0.5C充电/1C放电 CV C/20 (3-4.2V) @ 30℃条件下,S2电池循环800次容量维持率>80%。
电解液与粘结剂等采用不同的电解液和负极粘结剂,电池循环曲线如下图所示。电解液E1,并且加入添加剂,负极不采用CMC/SBR粘结剂的电池循环性能最好。
根据以上信息推断,孚能科技公告的330Wh/kg的高能量密度电池,正极采用克容量大于200mAh/g的高镍正极材料,比如三元材料Ni90,负极采用硅碳复合材料,克容量>500mAh/g,首效>90%,负极不采用CMC/SBR粘结剂,可能是PAA基粘结剂。电解液采用氟化溶剂(FEC)、并添加稳定添加剂。电池容量87Ah,尺寸为294.4 × 100.4 × 14 mm的软包电池。
(责任编辑:子蕊)
作者:堃博士 ,如若转载,请注明出处:http://www.cbcu.com.cn/shushuo/jishu/2021040735820.html
看完这篇还不够?如果你也也是同行业需要发布您的新闻报道,请
戳这里 告诉我们!
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
-
1月9日,震裕科技(300953.SZ)公布,公司拟在江西上饶投资建设锂电池铝壳生产项目(简称“江西上饶项目”),投资总额为人民币3亿元。
2023-01-10 15:53
|
-
TWS 耳机是近几年科技消费电子市场增速最快的产品之一,其开盖即连,拿出即用,收纳方便的特点摆脱了有线耳机难收纳,线易缠绕的问题。并且随着相关技术的快速发展,也赋予了 TWS 耳机如主动降噪、通话降噪、空间音频、助听等新的功能,进一步提升用户体验。
2021-10-09 19:04
|
-
电池包只有一颗电芯、续航可超过1000公里、绝对安全。
2020-11-11 10:33
|
|
|
|
|
|
|
|
