另辟蹊径——超晶格型正极材料实现高稳定性可充电铝电池

时间:2022-11-20 13:13来源:能源学人作者:Energist

点击: 次

【研究背景】

可充电铝电池（RABs）作为新一代储能体系，因其具有高安全性、高能量密度及原料来源广泛低成本等优势受到研究者们的广泛关注。然而由于铝离子（Al³⁺，364 C mm^-³）的高本征电荷密度（六倍于锂离子），使得其在传统电极材料上的反应需要克服强库仑力的作用，这往往会造成较大的晶格应变，产生电极材料粉化和较差的循环稳定性，这也是RABs正极材料的核心挑战。

【工作介绍】

针对这一挑战，近日北京工业大学胡宇翔教授团队、李洪义教授等人提出了一种超晶格型新型正极材料体系，以超晶格型硒化钨正极材料（S-WSe₂）为例研究，基于超晶格材料带来的稳定的晶体结构和扩展的层间间距，有效释放高电荷密度Al³⁺造成的电极材料不可逆损坏的应力应变。实现了长循环稳定性（在2 A g^-1下循环超过1500圈容量仍可以达到 110 mAh g^-1）。并且通过非原位XPS和TEM以及原位XRD和Raman表征探究了其充放电过程中铝离子的嵌入脱出机制。该工作成果以“Superlattice-Stabilized WSe₂ Cathode for Rechargeable Aluminum Batteries”为题发表在《Small Methods》上，崔方艳为本文第一作者。

示意图1. 传统WSe₂和超晶格型S-WSe₂电极经过长期循环后的结构演化。

【核心内容】

层状过渡金属二卤代化合物（TMDCs）具有适当的铝-硒/硫键、可调节的层间间距和理论上丰富的离子容纳能力，近年来受到了广泛关注。其中，硒化钨（WSe₂）因其理论上的高容量、高导电性、宽的层间空间和合适的金属-硒键合作用而在金属离子电池中具有良好的应用前景，但未在RABs中报道过。然而，强静电力与固有的高电荷密度Al³⁺的相互作用仍然会导致不可逆的破坏和活性材料的粉碎/溶解（示意图1a）。因此，开发一种稳定WSe₂结构的新策略，对于新一代储能体系RABs的研究是极其必要的。超晶格型化合物是由两个（或两个以上）交替周期性成分组成的材料，特别适合容纳高电荷密度的活性离子。因此，本文采用简单的化学合成方法在TMDCs（以WSe₂为例）中引入有机分子来构建超晶格型正极达到Al³⁺的可逆嵌入/脱出，实现电极的长期循环稳定性。

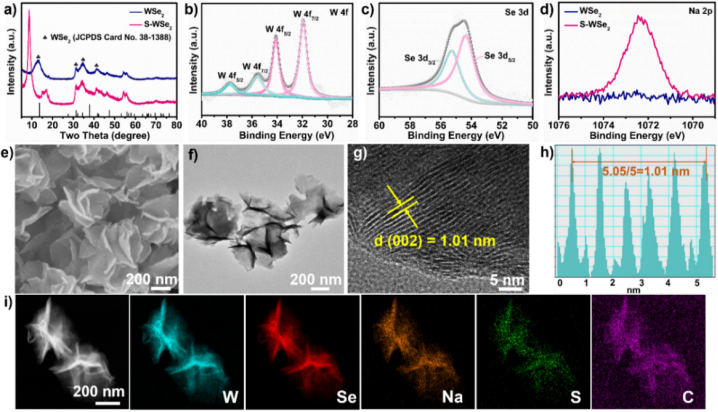

图1. 超晶格型S-WSe₂的表征。a）S-WSe₂和原始WSe₂的XRD谱图。b）W4f，c）Se 3d，d）Na 2p在S-WSe₂中的XPS谱图。e）SEM图，f）TEM图。g）S-WSe₂的HR-TEM图，h）层间距离剖面图. i) S-WSe₂的HAADF-STEM图和mapping。

图2. S-WSe₂和WSe₂的电化学性能测试。a）扫描速率为0.50 mV s^-1时S-WSe₂在0.25 V-1.95 V的CV曲线，b）电流密度为100 mA g^-1时的放电-充电曲线，c）恒电流间歇滴定技术（GITT）曲线，d）与其他典型的RABs正极材料的倍率性能比较，e）电化学阻抗谱（EIS）曲线及其拟合结果，f）S-WSe₂在500 mA g^-1时的长期循环稳定性，g）S-WSe₂在2 A g^-1的高电流密度下的循环稳定性测试。

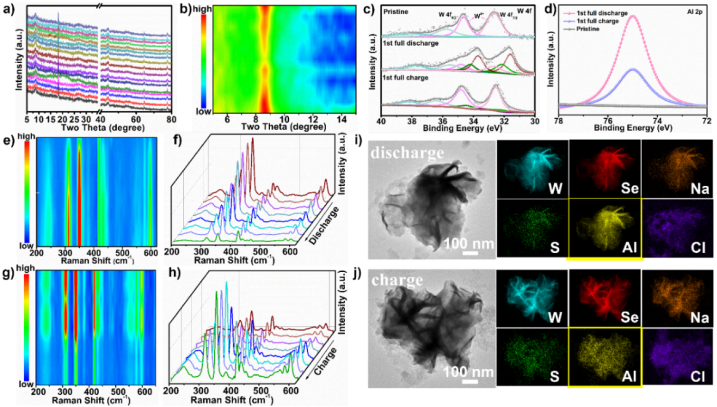

图3. S-WSe₂正极在RABs中的反应机制研究。

本研究提出了一个超晶格型S-WSe₂作为典型正极并研究其铝电池正极性能，发现其长期稳定性大大提高。通过DFT模拟验证，在S-WSe₂中引入阴离子有机层（SDBS）不仅能抑制晶体应变，提高晶体稳定性，减少活性物质溶解，还能扩大层间空间，降低扩散能垒，提高扩散动力学行为。相应的，S-WSe₂在TMDCs中表现出最佳的循环稳定性，显著增强的倍率性能。同时，通过各种原位/非原位表征详细揭示了超晶格型S-WSe₂电极的反应机制。综上，这种超晶格结构和有机插层策略为克服RABs固有的弱点，并开发高稳定性电极开辟了新的方向。

(责任编辑：子蕊)

文章标签：铝电池

作者：Energist ，如若转载，请注明出处：http://www.cbcu.com.cn/qianyan//2022112040645.html

看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请戳这里告诉我们！

免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn

猜你喜欢

Skoltech提出重新排列正极结构的新方法将电池能量密度提升25% 研究人员通过微调合成过程，细微地整合惰性盐，以促进形成球形粒子，而不是八面体形状粒子，从而改变了两种常见NMC的组态。 2022-11-14 09:13	伍伦贡大学引入新型分子轨道相互作用提高锂离子电池正极材料的稳定性由伍伦贡大学（University of Wollongong）超导与电子材料研究所负责的国际团队证实，通过引入新型分子轨道相互作用，可以提高锂离子电池正极材料的结构稳定性。 2022-11-10 21:50
Chem. Mater.新见解：锂电池无钴正极材料LMNO反应机制 LiNi0.5Mn1.5O4（LNMO）是下一代锂离子电池极具潜力的正极材料。 2022-08-23 11:31	研究人员发现锂离子电池正极能量损失的原因新研究表明，充放电时的工作电压差异，导致能量效率低下。 2022-06-24 08:41
全固态电池中富Li层状正极在原位脱锂下的孔隙演变第一作者：Shuang Li 通讯作者：Sooyeon Hwang 通讯单位：美国布鲁克海文国家实验室【文章简介】电极和电解质界面之间的物化性质是决定电极电化学性能的关键因素，目前针对固态电解质的界面反应缺乏深入的认知，原位实时监测界面化学反应过程中的结构变化 2022-06-21 11:42	中科院深圳先进院团队：电池正极材料研究接近“天花板” 近日，一款受得了炎热气候、扛得住冰天雪地，充电快速、成本还低的锂电池成功量产，在业界引起了不小反响。这款全新锂电池来自中科院深圳先进院团队。 2022-06-08 10:20
动力电池“巧妙破局“：废旧LFP正极材料重获新生近日，中南大学张佳峰教授团队提出了一种绿色环保、高效可行的废旧电池回收再生工艺，成功实现了对废弃磷酸铁锂电池中正极的修复再利用，即在Li2SO4溶液中连续地进行自发和电驱动相结合的锂化过程来修复LiFePO4正极材料。 2022-05-13 10:09	下一代无钴正极——电池行业钴问题的潜在解决方案美国树岭国家实验室的Nitin Muralidharan和Ilias Belharouak等人在Advanced Energy Materials上发表综述文章，总结了最近无钴正极的研究进展，包括层状、尖晶石、橄榄石和无序岩盐型材料。 2022-03-16 10:45
宁夏高镍锂离子电池正极材料生产技术取得新突破近日，由宁夏中化锂电池材料有限公司承担的2019年自治区重大科技项目“高容量锂离子电池三元正极材料关键技术研究及产业化应用”顺利通过验收，在高容量高镍锂离子电池正极材料生产技术上取得新突破。 2022-03-01 12:15	中国科学院大学提出稳定高电压钴酸锂正极材料新策略　近日，中国科学院大学材料科学与光电技术学院教授刘向峰团队利用中子衍射、同步辐射吸收谱、共振非弹性X射线散射、微分电化学质谱、高角环形暗场扫描透射电子显微镜及DFT计算等，首次发现表面氧逃逸及其诱导形成的Li绝缘体Co3O4是造成4.6V高电压LiCoO2容量 2021-12-21 10:14

专题

更多

2022锂电池企业实验室建设及电池标准与检测培训班

电池制造工程师培训暨国内电池行业职业等级评价（高级）班

相关新闻

Skoltech提出重新排列正极结构的新方法将电池能量密度提升25%

研究人员通过微调合成过程，细微地整合惰性盐，以促进形成球形粒子，而不是八面体形状粒子，从而改变了两种常见NMC的组态。

2022-11-14 09:13
伍伦贡大学引入新型分子轨道相互作用提高锂离子电池正极材料的稳定性

由伍伦贡大学（University of Wollongong）超导与电子材料研究所负责的国际团队证实，通过引入新型分子轨道相互作用，可以提高锂离子电池正极材料的结构稳定性。

2022-11-10 21:50
Chem. Mater.新见解：锂电池无钴正极材料LMNO反应机制

LiNi0.5Mn1.5O4（LNMO）是下一代锂离子电池极具潜力的正极材料。

2022-08-23 11:31
研究人员发现锂离子电池正极能量损失的原因

新研究表明，充放电时的工作电压差异，导致能量效率低下。

2022-06-24 08:41
全固态电池中富Li层状正极在原位脱锂下的孔隙演变

第一作者：Shuang Li 通讯作者：Sooyeon Hwang 通讯单位：美国布鲁克海文国家实验室【文章简介】电极和电解质界面之间的物化性质是决定电极电化学性能的关键因素，目前针对固态电解质的界面反应缺乏深入的认知，原位实时监测界面化学反应过程中的结构变化

2022-06-21 11:42
中科院深圳先进院团队：电池正极材料研究接近“天花板”

近日，一款受得了炎热气候、扛得住冰天雪地，充电快速、成本还低的锂电池成功量产，在业界引起了不小反响。这款全新锂电池来自中科院深圳先进院团队。

2022-06-08 10:20
动力电池“巧妙破局“：废旧LFP正极材料重获新生

近日，中南大学张佳峰教授团队提出了一种绿色环保、高效可行的废旧电池回收再生工艺，成功实现了对废弃磷酸铁锂电池中正极的修复再利用，即在Li2SO4溶液中连续地进行自发和电驱动相结合的锂化过程来修复LiFePO4正极材料。

2022-05-13 10:09
下一代无钴正极——电池行业钴问题的潜在解决方案

美国树岭国家实验室的Nitin Muralidharan和Ilias Belharouak等人在Advanced Energy Materials上发表综述文章，总结了最近无钴正极的研究进展，包括层状、尖晶石、橄榄石和无序岩盐型材料。

2022-03-16 10:45

本月热点

动力电池：2022年产量确定大增；2023年产能或过剩

2022年行至10月下旬，三季度数据揭开面纱，全年走势也大体可判。由于全球贸易纠纷和产业自主的思潮，全球动力电池格局正在发生深远变化。

2022-10-21 08:38
国城三元正极材料生产项目（一期）在莆田签约

国城三元正极材料生产项目计划总投资100亿元，建设年产10万吨正极材料生产线等项目。其中，一期总投资50亿元，达产后年产锂电材料5万吨，实现年产值近200亿元。

2022-11-13 12:59
总投资过百亿！年处置40万吨动力锂电池项目落户湖北仙桃

10月25日下午，湖北省仙桃市政府与京科控股有限公司、深圳衡丰科技能源集团有限公司签订年处置40万吨动力锂电池项目投资协议和中国（中部）数字经济产业园项目框架合作协议。

2022-10-27 11:27
总投资150亿元锂产业项目落户江西上饶

上饶日报作者：陈绍鹏、徐芸 10月27日上午，江西省上饶市横峰县与江西赣锋锂业集团股份有限公司总投资150亿元锂产业项目签约仪式举行。据悉，江西赣锋锂业集团股份有限公司将积极融入上饶锂电发展战略，计划投资150亿元，建设锂矿采选冶一体化项目，其中，

2022-10-30 11:28
固态电池巨头即将开启IPO！

清陶（昆山）能源发展股份有限公司或将成为中国A股第一家固态电池企业。

2022-11-10 21:58
电池回收开启新赛道动力电池回收前景分析

动力电池回收是指将回收到的废旧动力电池通过拆解提炼稀有金属的方式进行再次利用，是将废旧的动力电池进行资源化处理。

2022-11-03 11:33
“宁王”逆势领跌，电池厂减产在即？两则“传闻”追根溯源

产能利用率低、产能过剩，增速下滑，电池厂是否真的将面临减产？

2022-11-15 10:57
钠离子电池“量产元年”到来，锂电池成本之痛能否缓解？

随着新能源汽车市场的火爆，动力电池需求大增，在动力电池技术路线上锂离子电池“独霸天下”。

2022-10-31 09:07

欢迎投稿

联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-56284224

在线投稿
