锂电池界面电化学过程原位研究获进展

时间:2017-11-29 16:18来源:中科院之声 作者:综合报道
点击:

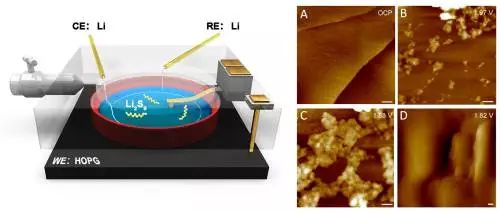

图1.原位AFM电化学池示意图(左)及放电中锂硫界面反应过程的原位AFM图像(右)


图2.高温60℃下锂硫电池中阴极/电解质界面过程示意图

  由于化学电源的电化学性能与电极/电解质的界面过程密切相关,涉及电荷转移、离子输运、相的生成和转化等步骤,在纳米尺度上深入理解界面过程对于器件设计和材料优化具有重要意义。然而能源体系的运行环境非常复杂,涉及无水无氧环境、有机/离子液体电解质体系、多相界面、多电子反应过程等,因此,针对性发展复杂体系下电化学界面高分辨原位成像方法,从而实现电化学反应过程的实时追踪和原位分析,也是电分析化学的挑战和难点之一。

  中国科学院化学研究所分子纳米结构与纳米技术院重点实验室文锐课题组致力于锂电池界面电化学过程的原位研究并取得系列进展。在前期工作中,他们利用氩气环境下的原位原子力显微镜(AFM),在以[BMP]+[FSI]-为代表的离子液体中,捕获纳米尺度上锂离子电池中高定向热解石墨(HOPG)表面固态电解质界面膜(SEI)的初始成核、逐步生长及成膜的系列演化过程,并揭示了不同离子液体中SEI膜的界面性质及与电池性能相关性。相关成果发表在ACS Applied Materials & Interfaces上。

  进一步,研究人员开展了具有高理论能量密度(2600 Wh/kg)锂硫电池中界面电化学反应的系列研究。利用电化学AFM及谱学分析表征,实现了在锂硫充放电过程中还原产物硫化锂和过硫化锂在界面形貌演变及生长/溶解过程的原位监测(图1),并提出过硫化锂在循环过程中不可逆反应产生的界面聚集是导致电极钝化及电池性能衰减的原因之一。恒电流控制下的原位成像研究表明,电流密度大小影响界面形貌及沉积物种类,直观揭示了结构-性能关联性。相关成果发表在Angewandte Chemie International Edition上。

  近日,科研人员利用电化学AFM进一步探究了在高温条件下锂硫电池在LiFSI基电解液中的界面行为与反应机制(图2)。研究发现,在高温60℃时,阴极/电解质界面在放电过程中会原位形成一层由LiF纳米颗粒构成的功能性界面膜,并通过物理尺寸效应及化学吸附作用捕获电解液中的长链多硫化锂。此过程有利于抑制多硫化物穿梭效应及副反应的发生,并增强界面电化学反应的可逆性。该研究通过原位表征与分析为高温电化学行为在纳米尺度提供了直接的界面机理解释,也为锂硫电池的电解液设计及性能提升提供了思路和指导。相关成果发表在Angewandte Chemie International Edition上。

  研究工作得到了科技部、国家自然科学基金委和中科院的支持。
(责任编辑:admin)
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-56284224
在线投稿
微信公众号
