中科院:柔性电极研究取得新进展

时间:2017-08-23 08:52来源:中科院 作者:综合报道
点击:
柔性电极研究取得新进展

  近日,中国科学院大连化学物理研究所储能技术研究部研究员张华民、李先锋,副研究员张洪章团队在高负载量柔性自支撑电极研究方面取得新进展,相关工作发表在《纳米能源》(Nano energy, 2017, 39, 418-428)上。

  纳米级活性物质颗粒因其比表面高、离子/电子传输路径短,在电化学储能领域受到了广泛的关注。但随着电极负载量的增加,纳米颗粒易从电极中脱落,限制了其在柔性储能器件中的应用。该团队于2016年首次报道了“相转化”的方法制备具有优异粘结强度和电子/离子传质能力的“三连续”柔性电极 (Adv. Funct. Mater., 2016, 26, 8427-8434),很好地解决了上述问题,并成功应用于柔性锂硫电池和锂离子电池,为基于纳米颗粒的高负载量电极的制备提供了新思路。

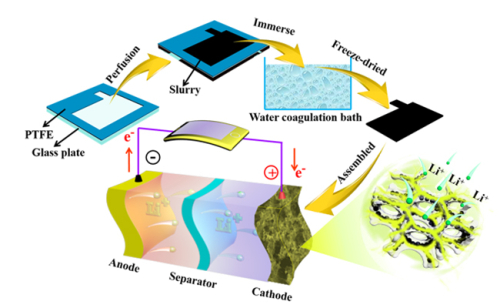

  该团队在上述研究成果基础上,进一步发展了柔性自支撑电极规模化制备技术。该技术克服了抽滤法和模板法等传统方法只能采用一维和二维活性物质制备电极的缺陷,首次将零维纳米颗粒应用于柔性电极的制备,并制备出高负载量、外形可控、适合规模化生产的高性能自支撑柔性电极。所制备的柔性锂硫电池正极的活性物质担量达到24mg/cm2,电极首圈循环面容量达到27.1mAh/cm2,100圈循环的容量保持率为64.1%。所制备的柔性磷酸钒锂电池正极活性物质担量达到17mg/cm2,在1C的倍率下稳定循环100圈,放电比容量稳定在120mAh/g,在5C倍率下,容量依然可以维持在94mAh/g。

  该项研究拓宽了高负载量柔性电极材料的选择范围,为高性能柔性电化学储能器件的后续发展创造了条件。

  上述研究工作得到国家自然科学基金委、教育部能源材料化学协同创新中心(iChEM)、中科院青年创新促进会的资助。
(责任编辑:admin)
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-56284224
在线投稿
微信公众号
