近日，中国科学技术大学高敏锐教授课题组设计并研制了一种完全由非贵金属驱动的碱性膜燃料电池（AEMFC）。该电池以Ni3N作为阳极、ZrN作为阴极（图1），在氢气-氧气和氢气-空气条件下分别展现了256 mW cm-2 和151 mW cm-2的功率密度。相关成果以“Plasma-Assisted Synthesis of Metal Nitrides for an Efficient Platinum-Group-Metal-Free Anion-Exchange-Membrane Fuel Cell”为题发表在在国际知名期刊Nano Letters上。

图1. 等离子体增强化学气相沉积制备的Ni3N和ZrN用于AEMFCs。



       利用非贵金属来驱动燃料电池将大幅度降低电池成本，摆脱对稀有贵金属资源的依耐。由于非贵金属位点活性低，结构易变性强，导致利用非贵金属驱动AEMFCs面临巨大挑战。近年来，高敏锐课题组致力于非贵金属设计高性能的AEMFC电极催化剂，已取得阶段性进展（Nat. Catal.2022, 5, 993;Angew. Chem. Int. Ed.,2022, 61, e202208040;Nat. Commun.2021, 12:2686）。然而，如何基于非贵金属材料的结构设计和调控，实现其在严苛的电池运行环境下稳定的功率输出仍然是完全非贵金属燃料电池亟需解决的难题。



       过渡金属氮化物具有导电性优异、电化学稳定性好以及耐腐蚀性强等特性，有望设计高活性、高稳定性AEMFC电催化剂。传统方法制备过渡金属氮化物是使用腐蚀性强的氨气作为氮源，一般会带来环境污染；而且，由于需要使用较高的合成温度，会导致材料烧结，减少催化活性位点。该研究组借助等离子体增强化学气相沉积来将氮气离子化，有效使得惰性的氮气参与反应，制备了高质量的Ni3N和ZrN催化剂。这种方法具有很好的拓展性，可在各自的金属箔上制备晶片级的Ni3N和ZrN层，展现出很好的应用前景 (图2)。

图2. 等离子体增强化学气相沉积法制备高质量的Ni3N和ZrN。



       研究人员利用旋转圆盘电极系统评估了Ni3N和ZrN在碱性电解质下氢气氧化（HOR）和氧气还原（ORR）性能。结果表明，Ni3N和ZrN分别展现了优异的HOR活性和ORR活性，接近贵金属Pt/C催化剂，并且非常稳定。基于此发现，研究人员将Ni3N和ZrN分别用作阳极和阴极催化剂组装到AEMFC中，在氢气-氧气和氢气-空气下分别获得256 mW cm-2 和151 mW cm-2的功率密度，并能够稳定的工作25个小时性能不衰减 （图3）。这是目前完全非贵金属催化剂驱动的AEMFCs所报道的最佳值之一。

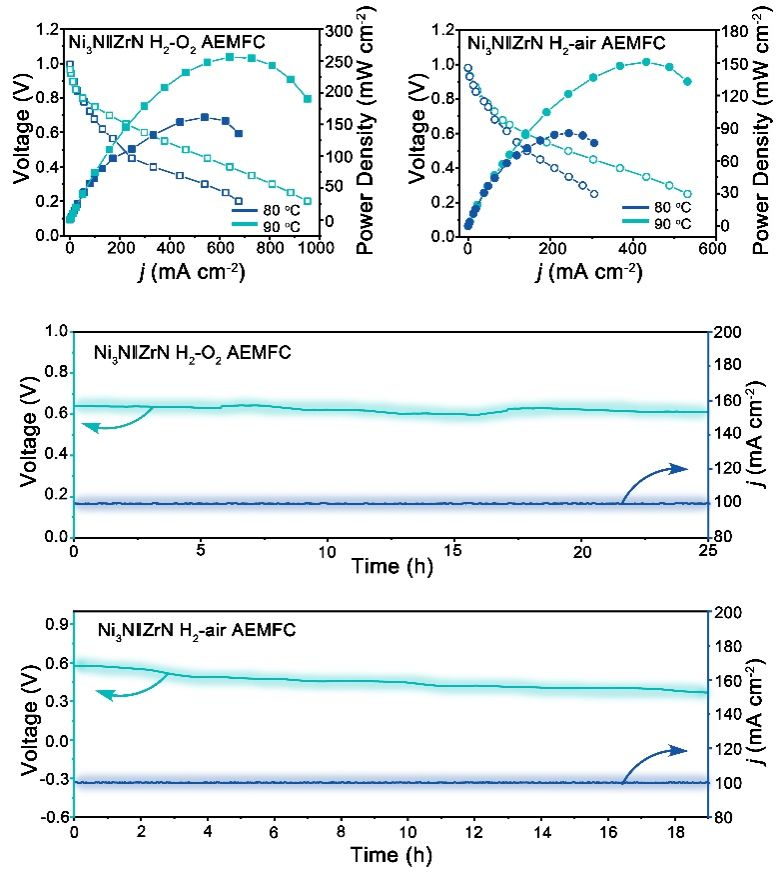

图3. Ni3N和ZrN的电池性能。



       借助理论计算，研究人员发现氮元素插入到金属晶格的间隙位点中，会优化金属位点的电子结构，使得金属位点的d带中心进一步远离费米能级，从而减弱了Ni3N中的Ni活性位点对H中间体的吸附能，并且使得Ni3N展现出了对OH中间体优异的吸附能力，从而赋予Ni3N优异的碱性HOR活性。此外，N的存在也削弱了ZrN中的Zr活性位点对O中间体的吸附能，使得其接近最优的O吸附能，从而带来优异的碱性ORR活性。



       论文的共同第一作者为中国科大博士后张晓隆、博士生胡少进和王业华。中国科大高敏锐教授为通讯作者。相关研究受到国家自然科学基金委、国家重点研发计划、安徽省重点研究与开发计划等项目的资助。
