当前位置: 电池联盟网 > 前沿 >

华南理工《AFM》:利用COF构建锂金属电池的稳定界面!

时间:2022-03-17 12:06来源:材料科学与工程 作者:综合报道
点击:

金属锂因其超高的理论比容量(3860mAh g-1)和低的电化学电位(3.04V,与标准氢电极相比)而被广泛研究为最具诱惑力的正极之一,被认为是高能量密度电池领域的“圣杯”。然而,由于锂金属负极固体电解质界面的不稳定,锂离子(Li+)的异质离子扩散和沉积最终导致枝晶的无节制生长。硝酸锂(LiNO3)作为一种构筑稳定固体电解质界面的有效添加剂,广泛应用于醚基电解液中,但其在碳酸盐基电解液中的溶解性较差,这限制了其在锂金属电池中的进一步应用。

来自华南理工大学的学者报道了一种通过合成目标共价有机骨架(EB-COF:NO3)来修饰锂正极以孕育可靠的SEI的工程方法,即在碳酸盐基电解质中引入NO3-。其独特的结构不仅促进了锂离子(Li+)的解溶过程,加速了Li+的迁移,而且释放出NO3-形成有利于Li3N、LiNxOy物种的原位构筑稳定的SEI。EB-COF:NO3的应用使(50µm)Li//LiFePO4全电池在电解液质量差、负载高的条件下循环倍率性能得到全面改善,200次循环后容量保持率由14%提高到94%。高压Li//LiNi0.5Mn1.5O4全电池仍表现出良好的循环稳定性,600次循环后容量保持率达92%。因此,这一策略为利用共价有机骨架(COF)构建稳定的高能量密度LMBs的SEI提供了广阔的前景,同时也拓宽了LiNO3在碳酸盐电解质中的应用。相关文章以“Introducing NO3 into Carbonate-Based Electrolytes via Covalent Organic Framework to Incubate Stable Interface for Li-Metal Batteries”标题发表在Advanced Functional Materials。






图1.a)EB-COF:NO3的合成路线。b)COF薄膜的制备。c)用COF薄膜改善电化学性能的示意图。

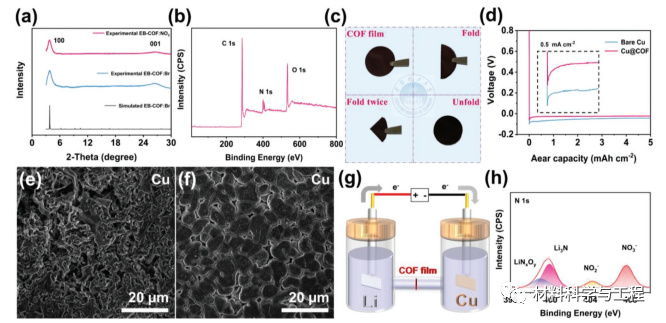

图2.a)EB-COF:Br的模拟XRD和EB-COF:Br和EB-COF:NO3的XRD。b)EB-COF:NO3的XPS光谱。c)不同状态下COF薄膜的照片。d)在0.5 mA cm-2电流密度下在裸Cu和Cu@CoF上沉积Li的伏安-电容曲线。(G)电流密度为0.05mA cm-2的H型Li//Cu电池。h)XPS分析沉积Li过程后H型Li//Cu电池中Cu的N 1S。



图3.a)从分子动力学模拟得到的电解质结构。B-f)Li+在电解质中的最佳溶剂化鞘层结构。
g)不同溶剂化鞘层结构的结合能。h)用Arrhenius公式计算有无COF膜的电池活化能。
i)理论计算与实验相结合得到的原理图。

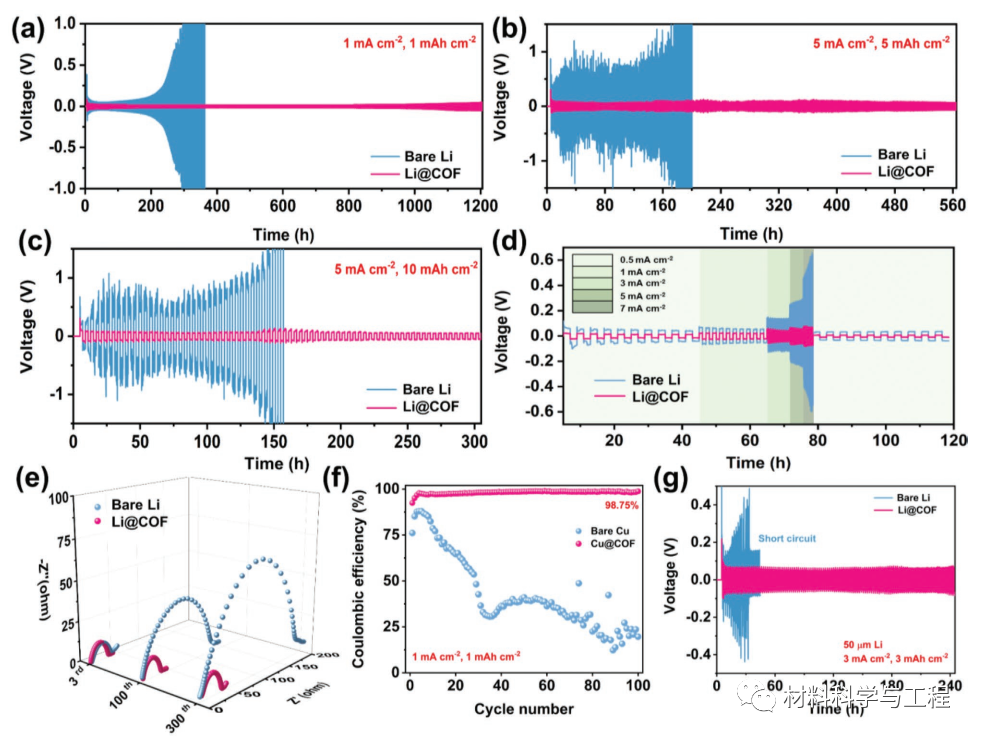

图4.在a)1 mA cm-2的面积容量为1 mAh cm-2的电流密度下,具有裸Li和Li@CoF的Li对称电池的恒流循环,(B)5mh cm-2和5 mAh cm cm-2,c)5 mA cm-2和10 mAh cm-2。d)不同电流密度(0.5~7mA·cm-2)下,含裸Li和Li@CoF的Li对称电池的放电容量为1mAh cm-2。e)不同循环后,电流密度为1 mAh cm-2时,含Li和Li@CoF的Li对称电池的交流阻抗谱。f)含Cu和Cu@CoF的Li//Cu不对称电池在1 mA cm-2,1mAh cm-2下的库仑效率。



图5.a)扫描电镜图像和b)循环后裸锂的相应横截面扫描电镜图像。c)扫描电镜图像和d)Li与COF薄膜循环对应的横截面扫描电镜图像。E)C 1S,f)O 1S,g)N 1S,h)Li 1S,i)F 1S和j)P 2p的XPS分析.

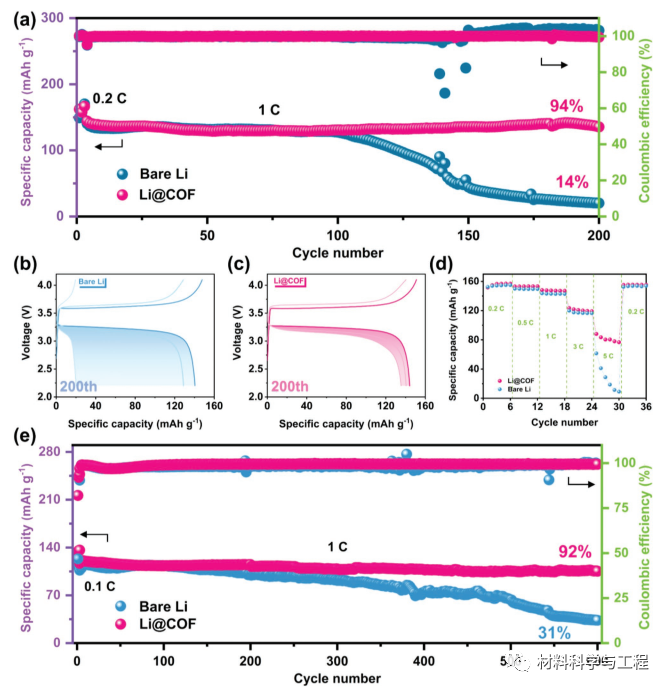

图6.a)循环性能,b,c)选定的充放电特性,d)(50µm)Li//LiFePO4全电池(Li@COF和裸Li)的倍率性能。(e)Li//LiNi0.5Mn1.5O4全电池(含Li@COF和裸Li)在3.5-4.9V、1C下的循环性能。

总之,本文有目的地合成了一种功能性COF,最初用于将NO3-引入碳酸化电解质中,以培养LMB的稳定SEI。通过引入NO3-获得可靠的SEI,并且抑制Li枝晶生长并稳定界面。EBCOF:NO3和Li+之间的相互作用以及带正电框架固定阴离子簇促进Li+的去溶剂化过程,从而加速Li+的迁移并减轻电解质的分解。因此,Li//LiFePO4全电池在高负极负载和贫电解质条件下循环200次后,容量保持率从14%提高到94%。高压Li//LiNi0.5Mn1.5O4在全循环条件下,可提供稳定的电池容量,可在600-400个电池周期内保持高达92.4%。可以相信,该方法可以为将LiNO3应用于碳酸盐基电解质以及通过COFs构建SEI以用于高能密度LMB/LIB提供启发性见解。(文:SSC)

(责任编辑:子蕊)
文章标签: 锂金属电池
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-56284224
在线投稿
企业微信号
微信公众号
