当前位置: 电池联盟网 > 前沿 >

粘弹性和非易燃的界面设计 实现高安全性的固态锂金属电池

时间:2019-02-18 08:50来源:材料人 作者:综合报道
点击:
       近几十年,锂离子电池由于其高的能量密度被广泛应用于日常消费类电子产品和电动汽车等装置,被认为是最具潜力的电化学能量转化体系。

       在过去的三十年,锂离子电池的能量密度从80 Whkg-1增长到240Whkg-1已接近其物理化学的极限。

       因此,高能量密度体系的锂金属电池成为研究者关注的焦点。但是,锂金属负极搭配有机的商业化液态电解液由于枝晶的生长易造成严重的热失控,存在巨大的安全隐患。固体电解质的快速发展为解决锂金属电池中的安全问题提供了可靠的选择。但是,由于固体电解质与固态的锂负极以及正极之间的固-固界面接触,造成了较大的容量损失和接触损失。因此,固体电解质与固体电极之间的界面问题为固态锂金属电池进一步的发展提出了新的挑战。另外,凝胶电解质体系的发展,在一定程度上缓和了固态电解质与电极之间的固-固界面问题,但是,由于有机液体电解液自身固有的易燃性,电池在高的工作温度下的安全问题仍是潜在的威胁。因此,借助新的材料和工艺设计非易燃性且安全的固体电解质界面十分必要。

     【成果简介】

       近日,在中国科学院化学研究所郭玉国老师的悉心指导下,来自湖南农业大学吴雄伟副教授成功的设计了具有粘弹性且非易燃的复合固体电解质解决了固体电解质与电极的接触问题并实现金属锂的均匀沉积。该设计在固体电解质与正负极界面之间成功的构筑了锂离子传输通道,进一步提升界面处的离子传输动力。得益于此新颖的设计,固态锂金属电池搭配LiFePO4(LFP)和LiCoO2(LCO)正极实现了优异的电化学性能,0.5C下经过100个循环容量保持率98%且在5C下发挥出97 mAhg-1的容量。对循环后的锂金属负极进行了一系列表征,结果表明在锂负极没有枝晶的生成,成功的实现了金属锂的均匀沉积。
     【图文导读】

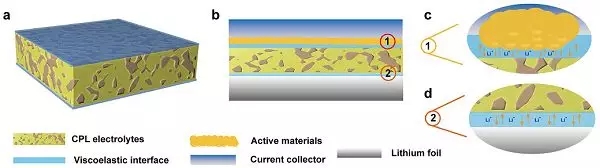

    图1 CPL-IL固体电解质与固态锂金属电池结构示意图
       示意图(a) 具有粘弹性界面的CPL固体电解;(b)搭配固体电解质的电池结构示意图;固体电解质与电极的接触行为 (c) 正极界面处和 (d) 锂金属负极界面处。

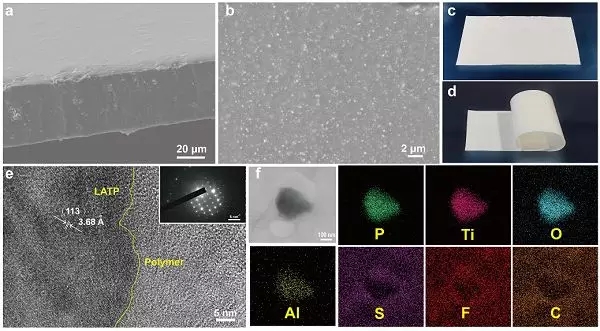

图2 CPL固体电解质结构与形貌表征
       CPL聚合物电解质的扫描图(a) 截面图 (b)正面图;CPL固体电解质的光学照片(c) 伸展态 (d)弯曲态;(e) 复合固体电解质的透射电镜图 (内嵌:选区电子衍射图);(f) 复合固体电解质的元素分布图。

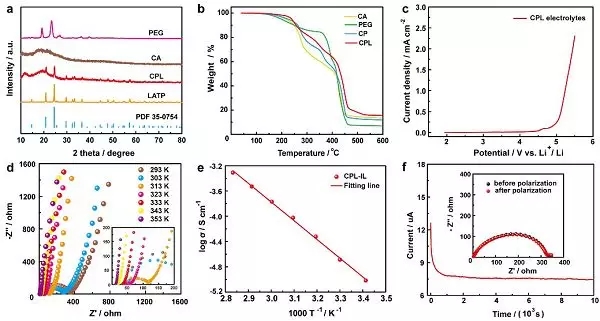

图3 CPL固体电解质结构与电化学性能表征
       CPL复合固体电解质的表征:(a) XRD表征;(b) 热重曲线图;(c) 复合固体电解质的电化学窗口测试图;(d) 变温阻抗测试;(e) 阿伦尼乌斯线性拟合图;(f)直流极化曲线(内嵌:极化前后阻抗变化)。

图4 锂金属固态电池电化学性能表征
       Li| CPL-IL| LFP电池的 (a) 倍率性能图;(b) 相应的恒流充放电曲线图;(c) Li| CPL-IL| LCO电池不同循环的充放电曲线图;(d) Li| CPL-IL| LCO电池在0.5C下的循环性能图;(e) Li| CPL-IL| LFP电池在0.5C下的循环性能图。

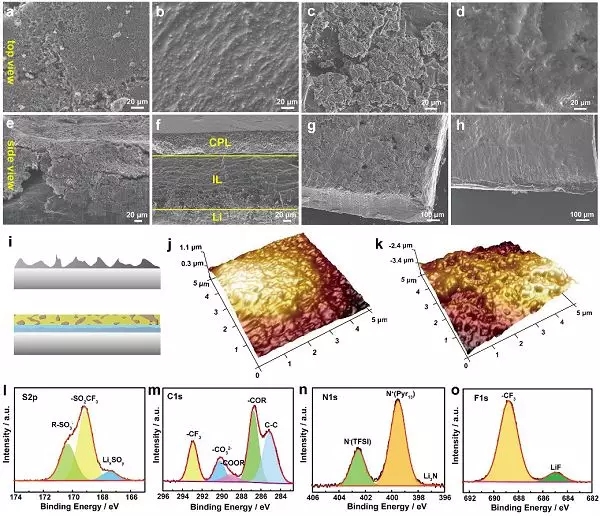

图5 循环完后锂金属表面结构与成分分析

       液态锂金属电池搭配不同正极循环后锂负极的扫描电镜图 (a, e) LFP正极;(c, g) LCO正极;相应的固态电池循环完后扫描电镜图;(b, f) LFP正极;(d, h) LCO正极;(i) 金属锂在液态电解质与固态电解质中的生长机制示意图;循环完后锂金属表面的原子力显微镜测试图 (j)Li| CPL-IL| LFP电池;(k)Li| EDDL| LCO液态电池;循环完后锂金属表面的XPS结果(i) S2p, (m)C1s, (n)N1s和(o)F1s。

     【总结】

       通过粘弹性且安全的固体电解质界面设计成功的稳定了固体电解质与电极的界面接触问题。在电极与固体电解质见成功的构筑了锂离子的传输通道,解决了固体电解质与电极的接触问题和实现了金属锂的均匀沉积。该设计为解决锂金属固态电池中电极与电解质界面的接触问题提供了实际和具有潜力的解决途径。

(责任编辑:子蕊)
文章标签: 固态电池 锂电池 电解质
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-53100736
在线投稿
企业微信号
微信公众号
