当前位置: 电池联盟网 > 前沿 >

北京大学潘锋教授团队取得固态锂电池界面工程研发新进展

时间:2019-01-30 11:15来源:北京大学新闻网 作者:综合报道
点击:
Chem. Comm.杂志封面

       锂离子电池作为目前研究与应用较广的清洁能源,被广泛应用于日常电子产品、人工智能、电动汽车、无人机等前沿科技领域。但随着锂离子电池的快速发展,其安全性能也越来越成为人们最关心的问题。

       传统锂离子电池均采用液态电解质,而液态电解质本身的性质直接影响到其安全性能。固态锂电池能够解决一部分安全问题。但由于固态颗粒间的电导率低,固态电池中的电导率一直不理想,直到关于运用MOF作为框架主体,锂离子液体作为离子传输客体的类固态电解质(MOF-IL)的研究报道,给固态电池开辟了新的研究视角。近日,北京大学深圳研究生院新材料学院潘锋教授团队基于这一视角,进一步提高了该类固态电解质的安全性能及其离子传输性能。研究成果近期发表于Chemical Communications,题为“Enhanced lithium dendrite suppressing capability enabled by a solid-like electrolyte with different-sized nanoparticles”(Chem. Commun., 2018,54, 13060-13063;natureindex期刊 DOI: 10.1039/c8cc07476c),并被作为封面文章highlight推荐。

        团队研究了金属锂电池中颗粒大小对MOF-IL离子导体性能的影响。研究者将两种不同颗粒大小的离子导体组合使用,相比于单一组分的离子导体,混合尺寸能有效减小电解质颗粒间的空隙,增加电解质颗粒间和电解质与锂金属表面的接触点,使锂沉积更加均匀,由此对锂枝晶生长的阻碍能力得到改善。并且由于导离子通道增加,电解质的导电性也得到一定的提高。该类固态电解质与商业化的正极材料LiFePO4、LiCoO2和负极材料锂金属组装成电池还表现出可观的倍率性能和循环性能,LiCoO2|electrolyte|Li电池初始容量为129 mAhg-1,在100圈后有94.6%的保持率;LiFePO4|electrolyte|Li电池初始容量为137 mAhg-1,在100圈后有94.8%的保持率。

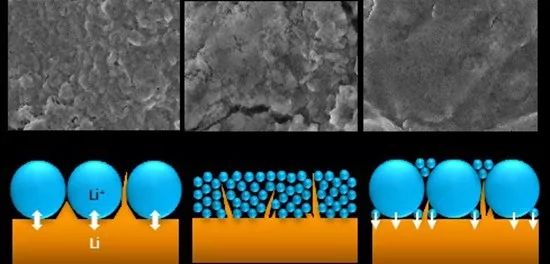

锂枝晶生长情况及其原理图

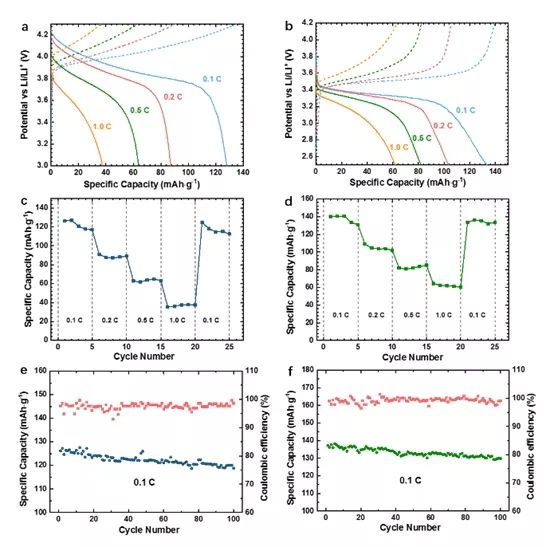

电池循环倍率曲线

       该工作在新材料学院潘锋教授和杨卢奕博士共同指导下,由2017级硕士研究生王可完成。以上工作得到了国家材料基因组重大专项(2016YFB0700600)、国家自然科学基金(Nos. 21603007)、深圳市科技创新委 (Nos.JCYJ20160531141048950 and JCYJ20151015162256516)的资助支持。

(责任编辑:子蕊)
文章标签: 固态锂电池
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-53100736
在线投稿
企业微信号
微信公众号
