当前位置: 电池联盟网 > 前沿 >

北京理工大学首次提出并构筑燃料电池催化层多孔离聚物

时间:2022-10-16 12:45来源:材料科学与工程 作者:材料科学与工程
点击:

       燃料电池是低碳未来的重要能源技术。它们通过电化学反应将氧和氢转化为电。与电池相比,只要有氧气和氢气供应,燃料电池就可以连续工作。由于不需要含碳燃料,燃料电池提供了低碳或零碳电力的承诺。燃料电池所需的氢和氧可以通过环境友好的方式获得,例如分别通过水裂解和空气分离。然而,目前的燃料电池设计存在铂催化剂利用率低、反应速度慢以及铂成本高的问题

       日前,北京理工大学王博、冯霄团队提出了一种设计,首次提出并构筑了适用于燃料电池催化层的多孔共价有机框架(COF)离聚物来显著改善燃料电池的性能,这种多孔材料可以促进燃料向催化剂的运输并提高其利用率。相关成果以题为“Covalent organic framework-based porous ionomers for high-performance fuel cells”发表在《Science》期刊。


       在不牺牲功率密度和耐久性的情况下,降低燃料电池中的铂(Pt)负载是非常理想的,但由于催化剂表面附近的高质量传输阻力,因此具有挑战性。在质子交换膜燃料电池中,Nafion离聚物通常会过度包裹和抑制铂催化剂,并会阻碍催化剂层中的气体传输。本研究通过将离子共价有机骨架(COF)纳米片并入Nafion,优化离聚体,从而定制三相微环境。COF的六边形孔改善了气体传输,固定在孔壁上的磺酸基团减少了与铂的结合,从而抑制了其活性。2.8至4.1纳米的介孔孔径和附加的磺酸盐基团能够实现质子转移并促进氧气渗透。Pt的质量活度和含Pt/Vulcan的燃料电池的峰值功率密度(阴极中每平方厘米0.07 mg Pt)均达到无COF时的1.6倍。该策略适用于不同铂负载量和不同商用催化剂的催化剂层。

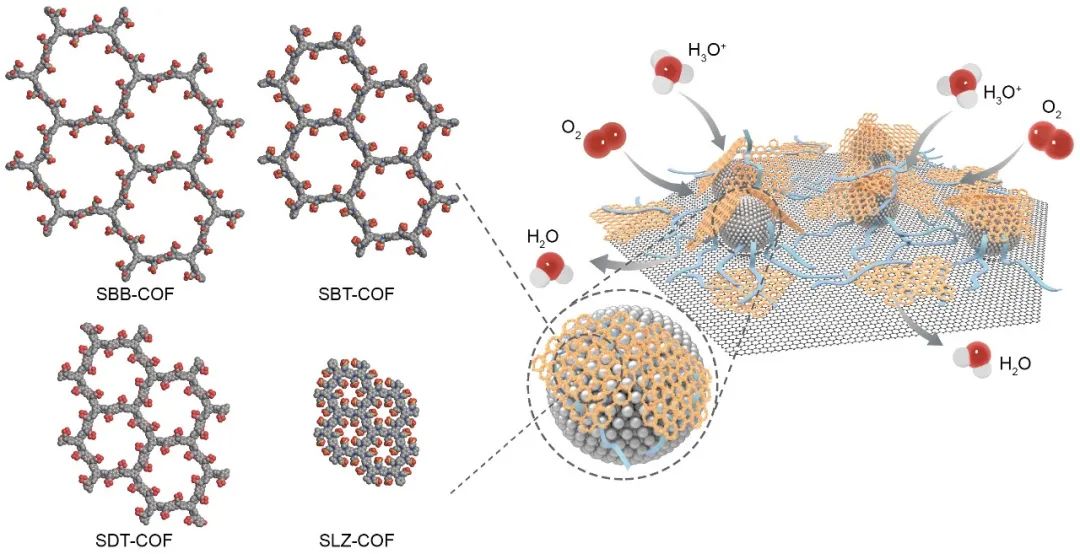

图1 燃料电池中Pt/C@COF-Nafion催化层及其作用机理图



图2. 燃料电池性能和耐用性;与文献数值的比较

(责任编辑:子蕊)
文章标签: 燃料电池
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-56284224
在线投稿
企业微信号
微信公众号
