当前位置: 电池联盟网 > 前沿 >

山西煤化所在锂离子电池硅/碳负极材料研发方面取得进展

时间:2020-04-01 08:38来源:山西煤炭化学研究所 作者:综合报道
点击:
       在加速能源使用形式由化石能源向清洁能源转变的战略背景下,锂离子电池(LIB)凭借其高能量密度、高功率、长循环寿命、较高的工作电压、放电平稳、宽工作温度范围、无记忆效应和安全性能较好等综合优势,在实现环保而高效的储能及转化方式方面显得尤为重要。作为锂离子电池的重要组成部分,负极自身的性能直接影响着整个电池体系的性能。

       近年来,中国科学院山西煤炭化学研究所研究员宋燕及其带领的科研团队,通过对碳基及硅基负极材料进行结构设计,有效构筑了一系列电极材料,实现了材料比容量、循环稳定性和倍率性能的显著提升。基于商业负极材料石墨在结构以及容量方面的局限性,团队进行了多方尝试,如图1。以天然石墨鳞片以及沥青焦炭为原料,通过热压烧结的方式制备了石墨碳与多孔纳米碳共存的镍掺杂中空纳米碳负极材料(Carbon,2013,64:537-556;Electrochimica Acta, 2013,112:394-402;专利授权号201210363338.4)。随后,团队以沥青为原料通过加压缩聚的方式制备了类石墨片层碳,此材料作为负极材料时不仅具备石墨的强稳定性,其容量值也得到了提升(专利申请号202010121400.3)。针对硅基负极材料循环稳定性差的特性,团队利用静电作用在硅纳米颗粒表面吸附阳离子表面活性剂来实现核壳双层保护,减弱并限制硅膨胀时应力对材料结构造成的破坏(Chemistry-A European Journal,2017,23:2165-2170;专利授权号 201610580560.8和201610580586.2)。为进一步调控硅基双包覆结构的性能,采用硬模板法引入空腔来缓和硅的体积变化,实现提高容量以及循环稳定性双层目标(Electrochimica Acta,2019,295:75-81),如图2。

       鉴于石墨材料高稳定性以及硅高比容量的特性,制备了膨胀石墨与硅的复合电极,硅纳米颗粒与石墨片层之间形成典型的三明治结构,改善了材料的电子传导特性,其表现出较为良好的性能(Carbon,2014,72:38-46)。在此基础上,对膨胀石墨酸化并加入硅烷偶联剂,实现硅纳米颗粒在石墨片层之间的均匀分散,制备的复合电极片在0.4 A/g电流密度下循环450次后依然有接近800 mAh/g的比容量(Journal of Power Sources, 2018, 385:84-90;专利授权号201610993853.9)。

       以上工作得到国家自然科学-山西省低碳联合重点基金以及山西省自然科学基金的支持。
图1 碳基负极材料的结构设计形貌图

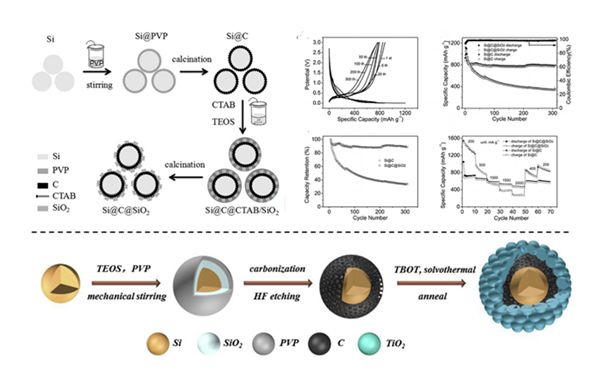

图2 硅基负极材料的结构设计示意图及电化学性能图

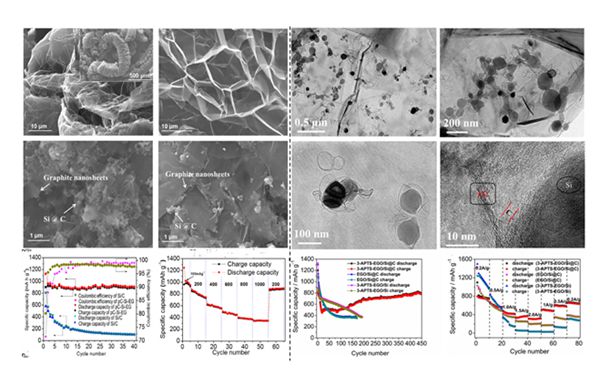

图3 硅碳复合结构设计形貌图及其电化学性能图

(责任编辑:子蕊)
免责声明:本文仅代表作者个人观点,与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
凡本网注明 “来源:XXX(非中国电池联盟)”的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理。
QQ:503204601
邮箱:cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人:王女士
Email:cbcu#cbcu.com.cn
发送邮件时用@替换#
电话:010-53100736
在线投稿
企业微信号
微信公众号
