科学家们利用德国大型粒子物理学研究机构──Deutsches Elektronen-Synchrotron(DESY)的光源研究成果，进一步掌握了两种可能的新材料介面特性，透过结合这两种材料介面所产生的特性，可望使其用于打造出更高性能的太阳能电池、新颖超导体以及更小的硬碟。
    这项发表于《Nature Communications》科学期刊中的研究，有助于研究人员们瞭解可能产生全新特性的两项新材料介面。透过由新加坡国立大学教授Andrivo Rusydi以及德国汉堡自由电子雷射科学中心(CFEL)教授Michael Rbhausen为主导的研究团队及其研究成果，有效解决了在凝态物理学中长久以来存在的一个谜团。CFEL是DESY、德国汉堡大学以及马克斯普朗克学会(MPI)的合作单位。

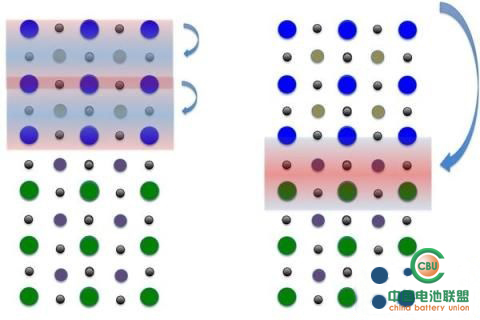

    “介面是材料研究领域的热门话题，”Rusydi 说，“如果把两种不同材料放一起，就可以产生全新的特性。例如，两种绝缘体与非磁性材料可在其介面上形成金属与磁性特质。”汉堡大学教授Michael Rbhausen解释说，这两种材料特性发生变化的原因在于介面的对称结构遭被破坏，“两种材料具有不同的特性与不同的结构，如果你把他们放在一起，他们彼此之间就必须有所妥协以及重新安排，从而产生新的特性。”     左：如果铝酸镧层(蓝色)少于3个单位电池，电子重新分布于子层。
    右：如果该层有4个以上的单位电池，部份电子则迁移至介面上。（来源：汉堡大学教授Michael Rbhausen）
    例如，利用这些现象就能带来更小的硬碟。“传统的硬碟是由该材料的整体物理特性所控制，为了实现微型化，我们必须透过介面结构来控制其物理特性，” Rusydi说，“但问题是我们还无法完全明白在介面上所发生的变化。”
    因此，该研究团队研究钛酸锶(SrTiO3)和铝酸镧()这两种会在介面处变成绝缘材料的介面。“然而，根据Maxwell理论，应该能观察到10倍以上的导电率。因此，90%的电荷载子与电子都消失了。这对我们来说完全是个谜，”Rusydi说。
    为了寻找“消失的电子”，科学家们利用DESY的同步辐射光源 DORIS III ，在更广泛的超紫外线能量范围以泛光照亮两种材料介面。Rusydi解释，“材料中的所有电子就像小型天线一样以不同的波长回应电磁辐射。”这种以特定波长实现同步辐射的吸收作用，揭示相应电子的能量状态及其于晶格中的藏身之处。
    根据研究结果显示，只有一小部份的电子实际迁移至介面，形成一个导电层。大多数的电子则重新分布于子层，这是用以往的研究方式所无法发现的。此外，科学家们还观察到电子从晶格转换到介面上，主要取决于晶格上单位电池的数量。一个单位电池是晶体的最小单位，这表示晶体可用许多一致的单位电池来表示。如果层厚度小于3个单位电池，所有的电子在子层重新分布，完全没有任何电子再迁移至介面时，使其仍维持绝缘特性。
    这就是为什么充份展现介面特性时需要不只一层的，Rusydi解释，“如果只有一部份的电子迁移至介面，你需要更大量的电子来弥补对称损失。”透过这项研究结果，科学家们现在更加瞭解这些材料及其介面特性了。“原则上，我们的实验技术可以用于研究任何介面，”Rbhausen说，“我们才刚刚开始用它来探索材料的基本介面特性，未来还需要更进一步的探索与实验。”
科学家们预计，在进一步瞭解材料的介面后，就能更容易地根据所需的特性来调整材料的属性。“如果我们知道如何控制介面，就可以设计出全新的特性以及控制这些才料，”Rbhausen说。
